7インチ IPS インダストリアルLCDディスプレイ 1024*600 300 明るさ 50PIN RGB HX8282-A11+HX8696 容量タッチスクリーン
試供品およびクーポンのための私に連絡しなさい。
WhatsApp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| ディスプレイ技術 | LCDディスプレイ | 名前 | 7インチ TFT |
|---|---|---|---|
| サイズ | 7インチ | 決議 | 1024×272 |
| 亮度 | 300cd/m2 | インターフェース | 50のピンRGB |
| ICドライブ | GT911 | ビューアングル | 自由視角 |
| ハイライト | 300 亮度 インダストリアルLCDディスプレイ,7インチ産業用LCDディスプレイ,1024*600 産業用液晶ディスプレイ |
||
製品の説明
ESHXT070010ACT01 V1.0-RFは7インチのTFTディスプレイモジュールで,1024x272解像度,50PINS RGBインターフェース,明るさは300CD/m2 TFT lcd,モジュールのドライバーICはGT911で,視角は自由です (工業用TFTLCD)家電,おもちゃ,医療)
Aa.技術パラメータ
| ポイント | 標準値 | ユニット |
| LCDタイプ | 7.0 TFT | - そうだ |
| ドット配置 | 1024 (RGB) × 600 | ドット |
| カラーフィルター配列 | RGB垂直ストライプ | - そうだ |
| 表示モード | IPS/トランスミッション/通常黒 | - |
| 最適な方向へ | すべて | - そうだ |
| モジュールサイズ | 164.9 (W) × 100 (H) × 5.5 (T) (FPCを除く) | mm |
| アクティブエリア | 154.08 (W) × 85.92 (H) | mm |
| インターフェース | RGB | - そうだ |
| 動作温度 | -20 ~ +70 | °C |
| 保存温度 | -30 ~ +80 | °C |
| バックライト | 白いLED*27 | - そうだ |
CTP 一般情報
| CTP | タイプ | 3.5 |
| 図面の次元 | 164.90 ((W) ×100.0 ((H) X2.0 ((T) | mm |
| 触れるエリア | 152.48×8432 | mm |
| 最大 指数 | 5ポイント | - そうだ |
| ドライバーIC | GT911 | - そうだ |
| 表面硬さ | 3H | - そうだ |
| 動作温度 | -20 ~ +70 | °C |
| 保存温度 | -30 ~ +80 | °C |
B.LCDの光学特性
| ポイント | 条件 | ミン | タイプする | マックス | ユニット | |
| 視角 (CR>10) |
横軸 | θL | 80 | 85 | - | 程度 |
| θR | 80 | 85 | - | |||
| 垂直 | θT | 80 | 85 | - | ||
| θB | 80 | 85 | - | |||
| コントラスト比 | 中心部 | - | 800 | - | - | |
| 応答時間 | 増えている | - | 5 | - | ms | |
| 落ちる | - | 15 | - | ms | ||
C.LEDバックライトの特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 供給電圧 | Vf | 9.0 | 9.6 | 10.8 | V | If=120mA |
| 供給電流 | もし | - | 180 | - | mA | - |
| LCM の 照明 濃度 | - | - | 300 | - | cd/m2 | If=120mA |
| LCMの均一性 | - | - | 80 | - | % | If=120mA |
| 寿命 | - | - | 40000 | - | HR | If=180mA |
| バックライトの色 | ホワイト | |||||

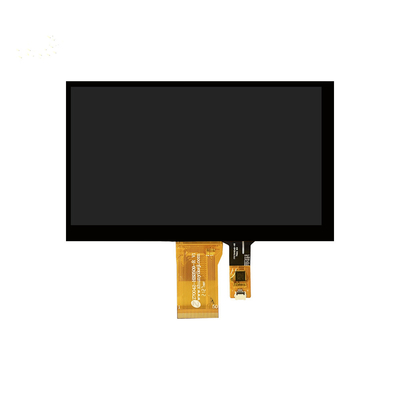

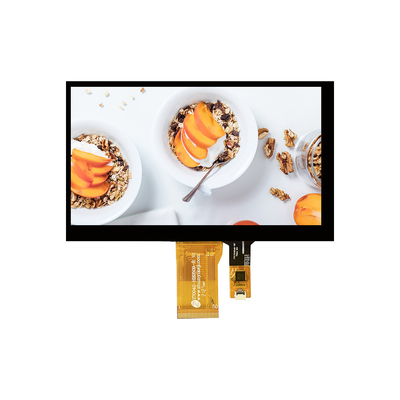

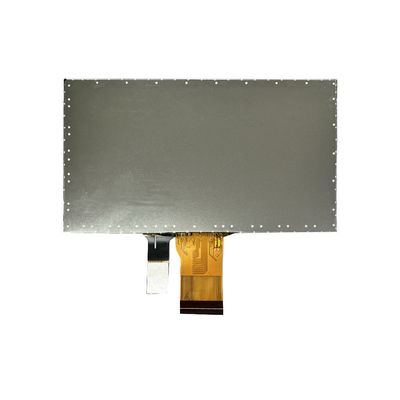

D. 製品画像
Eさん図面
F: TFT 製品に関する知識
下記のように,tft基板入力とCF基板入力フローグラフ
下記のように TFT 構造
G: 会社情報
ホアキシン 利点
1費用対効果の高い都市に位置する工場基地
2最先端の新機器で 品質を安定させることができる
3効率性と安定性のある完全自動機器を使用するほとんどのプロセス
4. 20年以上LCD分野で活動しているプロエンジニアと生産リーダー
5パーソナライズされた製品のための自己設計
私たちの証明書
1.ISO14001/
2.ISO9001/IATF16949
3.LCDモジュールのSGS
- フアシン・テクノロジー (エンシ) コ.,LTD
- 湖北・エンシ
- 設立日:2009
- 高技術企業 主に研究開発,LCD,LCM,TFT,バックライト,OLEDの生産と販売
- LCDには,VA,TN,HTN,STN,FSTN,CSTNおよびその他のシリーズが含まれます.
- LCMには:COB,TBA,COG,TP,LEDバックライト,その他シリーズが含まれます.
- 登録資本: 2千万
- 現職人数500人以上
- 開発開発は10%を占めています
- QCは15%を占めています
H:生産能力
| 年間生産 容量 |
2021年 (現在) | 2022年 (目標) | 2023年 (挑戦) | 2024年 (挑戦) | 2025年 (挑戦) | コメント | ||
| LCD製品について 容量 |
4.5 | 9 | 9 | 9 | 9 | 単位:数千 ロガリズム/日 |
||
| LCM 製品について 容量 |
70 | 150 | 300 | 450 | 450 | 単位:千 パーツ/日 |
||
| バックライト 容量 |
100 | 200 | 300 | 500 | 500 | 単位:千 パーツ/日 |
||
| OLED製品について 容量 |
10 | 20 | 30 | 40 | 50 | 単位:千 パーツ/日 |
||
I: 製品使用
1. 自動車ナビゲーション&プリンタ
2. ビデオコール&広告
3自動車・医療機器
4健身器具と携帯機器
5産業用制御と家庭用
J: TFTディスプレイの特徴
1画像品質: TFTディスプレイは,高解像度,鋭さ,色精度で優れた画像品質を提供します.
2.応答時間: TFTディスプレイは反応時間が速いので,ピクセルを素早くオンとオフに切り替えることができます.
3視角:TFTディスプレイは通常,広い視角を提供します.画面を異なる位置や角度から,色の変化や画像品質の低下なしにはっきりと見ることができる.
4エネルギー効率: TFTディスプレイは他のディスプレイ技術と比較してエネルギー効率が良い.
5サイズと柔軟性:TFTディスプレイは,携帯機器用の小さなスクリーンからテレビやモニター用の大きなパネルまで様々なサイズで製造できます.
6バックライト:ほとんどのTFTディスプレイは,LED (Light-Emitting Diode) バックライトなどのバックライトシステムが必要です.
7幅広い用途:
K: TFTディスプレイの使用に欠点や制限がありますか?
1限られた視角:
2制限されたコントラスト比
3バックライトと電力消費
4反応時間と動きの模糊
5柔軟性が限られている
6. 限定色域
